Schrägbildzeichner (3D als 2D)

Übersicht aller Programme

Pro Zeile kann ein geometrischer Körper eingegeben werden. Es stehen zur Verfügung:

dreieck(x|y|z x|y|z x|y|z) gerade(x|y|z x|y|z) kugel(x|y|z Radius) polygon(x|y|z x|y|z …) punkt(x|y|z "Text") quader(x|y|z Länge|Breite|Höhe) strecke(x|y|z x|y|z) text(x|y|z "Text") vektor(xS|yS|zS x|y|z "a") viereck(x|y|z x|y|z x|y|z x|y|z) würfel(x|y|z Kantenlänge) zylinder(x|y|z Radius Höhe)

Eingabe:

3D Link
Verhältnis x zu y ist: 1:2 Gitternetz Ebene yz Koordinatensystem AN Perspektivenwinkel: Skalierung:

Tipps zu geometrischen Eingaben

  1. Farben: Du kannst die Farbe der Figur bestimmen, indem du am Ende den HEX-Farbcode in Klammern setzt, z. B. quader(3|4|3 2|4|5){0F0}
  2. Füllen: Setze das Zeichen # am Ende der Zeile, wenn die Figur nicht gefüllt werden soll, z. B. kreis(0|6 2)#
  3. Animation: Werte können schrittweise geändert werden, den Cursor auf die Zahl setzen, dann ALTSHIFT halten und drücken.

Informationen

Das ist ein Programm, mit dem ihr Schrägbilder zeichnen könnt. Es läuft mittels HTML5 direkt in eurem Browser, keine Installation einer Software erforderlich.

Wollt ihr euer Bild ausdrucken? Dann rechte Maustaste auf das Bild und "Bild speichern" klicken. Auf dem PC speichern, doppelklicken und ausdrucken. Ganz einfach. So erspart ihr euch das aufwändige Per-Hand-Zeichnen oder könnt eure Zeichnung schnell kontrollieren.

3D Koordinatensystem zum Ausdrucken

Hier findet ihr verschiedene Varianten des 3D-Koordinatensystems zum Ausdrucken auf Papier:

  • 3d-Koordinatensystem 35° für x-Achse mit Einteilungen y = -10 bis 10, z = -8 bis 8, x = -20 bis 20
  • 3d-Koordinatensystem 40° für x-Achse mit Einteilungen y = -10 bis 10, z = -8 bis 8, x = -20 bis 20
  • 3d-Koordinatensystem 45° für x-Achse mit Einteilungen y = -10 bis 10, z = -8 bis 8, x = -20 bis 20
  • 3d-Koordinatensystem 35° für x-Achse mit Einteilungen y = -6 bis 6, z = -5 bis 5, x = -12 bis 12
  • 3d-Koordinatensystem 40° für x-Achse mit Einteilungen y = -6 bis 6, z = -5 bis 5, x = -12 bis 12
  • 3d-Koordinatensystem 45° für x-Achse mit Einteilungen y = -6 bis 6, z = -5 bis 5, x = -12 bis 12

Zeichenpapier kariert zum Ausdrucken

Hier findet ihr verschiedene Varianten von Zeichenpapier zum Ausdrucken.

3D-Galerie / Beispiele / Inspirationen

  • 3d-Koordinaten vom Würfel mit Raumdiagonale und Flächendiagonale
  • Gerade mit Hilfe von Stütz- und Richtungsvektor skizzieren
  • Ebene im Raum
  • Vektoren und ebenes Viereck
  • Gerade und Ebene durch zwei Punkte bestimmen inklusive Schnittpunkt
  • Geraden Geraden mit Spurpunkten
  • Koordinatenebenen
  • Beispiel für Kreis, Quader, Würfel, Dreieck, Vektor
  • Beispiele für Quader-Rotationen

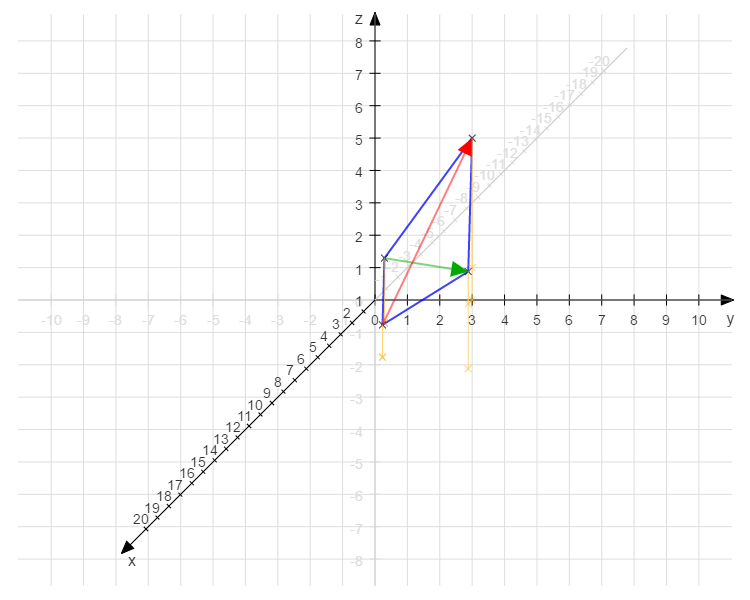

  • Dreieck aus drei Vektoren, vierten Vektor für Parallelogramm ergänzen (3 Möglichkeiten)

Du hast eine interessante Grafik erstellt, dann poste sie hier oder schick uns eine E-Mail an und wir nehmen sie in die Liste auf.
